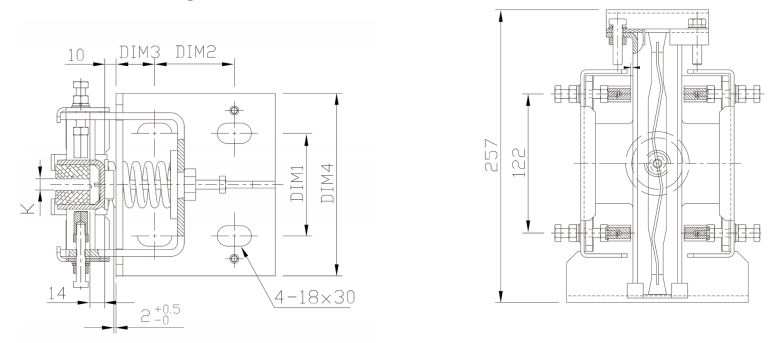

尺寸圖
型號 | 靴襯槽寬(K) | DIM1 | DIM2 | DIM3 | DIM4 |
HZ26-1 | 10 | 90 | 70 | 34 | 160 |
HZ26-2 | 16 | 90 | 70 | 34 | 160 |
HZ26-3 | 16 | 80 | 60 | 28.5 | 160 |
HZ26-4 | 10 | 140 | 76 | 31 | 225 |
HZ26-5 | 16 | 140 | 76 | 31 | 225 |
技術參數
型號 Item | 形式 Style | 額定速度 Rated Speed | 導軌工作面 Rail Width | 導軌面 正壓力 Fy | 導軌面 側壓力 Fx | 轎廂額定載重 (建議) Car Rated Load (Sug.) | |
轎廂 CAR | 對重 CWT | K(mm) | |||||
HZ26 | 滑動式 Sliding | 1.75m/s | N/A | 10,16 | 850N | 1700N | 1600KG |
