導軌采用熱鍍鋅、硬軋鋼結構，S250GD + Z275-M-A-C 板冷成型，材料符合 DIN EN 10147(材料規范)和 DIN EN10143(尺寸公差 )，鍍鋅表面處理 (140g/ m2, 9.8μm 厚度 ) 雙面應用，焊縫外熱鍍鋅。
注意： 禁止將安全鉗與配重側的導軌一起使用。

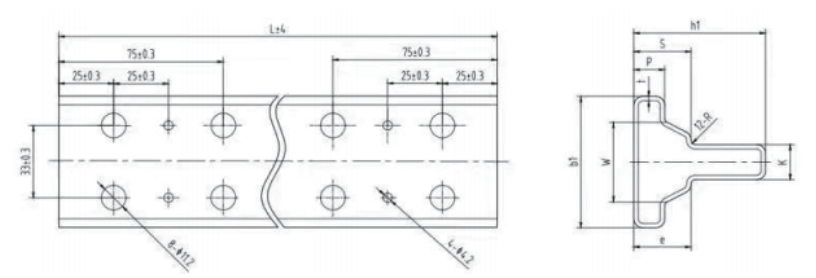

尺寸圖
尺寸
類型 | b1 (mm) | h1 (mm) | k (mm) | p (mm) | s (mm) | w (mm) | t (mm) | r (mm) |
HT60-1.5 | 60 | 60 | 16 | 14 | 26 | 36.4 | 1.5 | 2 |
HT60-2.0 | 60 | 60 | 16 | 14 | 26 | 36.4 | 2.0 | 2 |
截面特性
類型 | t (mm) | S (mm2) | q (kg/m) | e (cm) | Ixx (cm4) | Wxx (cm3) | ixx (cm) | Iyy (cm4) | Wyy (cm3) | iyy(cm) |
HT60-1.5 | 1.5 | 3.21 | 2.51 | 2.24 | 12.66 | 3.36 | 1.99 | 8.65 | 2.88 | 1.64 |
HT60-2.0 | 2.0 | 4.22 | 3.30 | 2.23 | 16.28 | 4.32 | 1.96 | 11.00 | 3.67 | 1.61 |
